I pannelli sandwich, sempre più utilizzati nella realizzazione di strutture leggere metalliche e non, rappresentano una soluzione ottimale per rivestimenti e coperture, grazie alle loro proprietà termiche e alla facilità di posa in opera. Che si tratti di coperture civili o industriali, o di pareti perimetrali esterne o interne, il pannello "panino" offre vantaggi significativi.
Questo articolo offre un quadro completo delle considerazioni necessarie per il calcolo e il fissaggio dei pannelli sandwich, con un focus sulle normative vigenti e sui diversi sistemi di fissaggio disponibili.
Tipologie e Caratteristiche dei Pannelli Sandwich

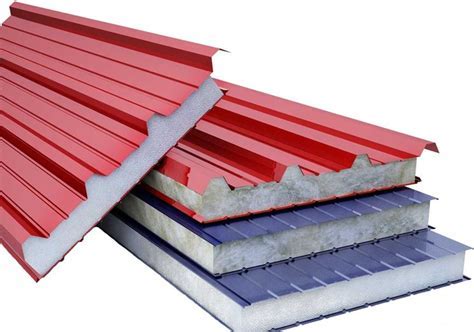

In commercio esistono diverse tipologie di pannelli sandwich, con forme piane, curve e grecate. La caratteristica che li distingue, oltre allo spessore del materiale coibentante, è la tipologia di acciaio utilizzato e il relativo spessore.
I pannelli sandwich sono strutture costituite da tre strati: due superfici esterne (skin) e un nucleo interno (core). I pannelli sandwich possono essere una soluzione ideale in numerosi settori industriali per via di alcune loro caratteristiche peculiari come leggerezza, elevata resistenza meccanica e ottime performance di isolamento.
Requisiti Strutturali e Normative di Riferimento
Per gli elementi strutturali, è fondamentale rispettare i requisiti normativi. I principali requisiti strutturali che il pannello deve possedere sono connessi alla resistenza alle azioni taglianti e flessionali, alla verifica dei limiti della deformabilità del pannello e alla resistenza delle connessioni agli sforzi di taglio e flessione.
Leggi anche: Pizza Napoletana: Calorie e Nutrizione
In merito alla deformabilità, le NTC 2018 forniscono indicazioni precise nella tabella Tab. Per la valutazione delle azioni (Tab. 2.5.I) e sovraccarichi (Tab. 3.1.II), la norma prevede tre tipologie di coperture:
- coperture accessibili per la sola manutenzione
- coperture praticabili
- coperture per usi speciali quali impianti ed eliporti
μi è il coefficiente di forma della copertura ricavati dalla tabella b. I coefficienti di forma delle coperture dipendono dalla forma stessa della copertura e dall’inclinazione sull’orizzontale delle sue parti componenti e dalle condizioni climatiche locali del sito ove sorge la costruzione.
Con la pubblicazione in Gazzetta Ufficiale della circolare esplicativa n. 7 del 21 gennaio 2019 si dà piena applicazione e operatività alle Norme Tecniche per le Costruzioni 2018 (d.m. 17 gennaio 2018). Questo manuale offre un quadro completo della normativa sulle costruzioni in Italia, fornendo sia il testo integrale delle NTC 2018 e della circolare esplicativa, integrati e coordinati per un immediato confronto, che il commento puntuale di entrambe (capitolo per capitolo e paragrafo per paragrafo), al fine di dare al lettore uno strumento di fondamentale importanza per comprendere cosa è cambiato, e in che misura, e cosa è rimasto invariato rispetto alla precedente normativa. Con la circolare, infatti, il progettista ha finalmente a disposizione una linea guida essenziale per rendere univoca l’interpretazione e per agevolare l’uso delle norme tecniche.
Fissaggio dei Pannelli Sandwich: Aspetti Fondamentali
Il numero e il posizionamento dei fissaggi dipendono dalle condizioni locali di vento, dall’interasse degli arcarecci e dall’altezza del fabbricato. Il fissaggio avviene in corrispondenza delle greche, per avere maggiore ancoraggio. Il corretto fissaggio dei pannelli sandwich è essenziale per garantirne la sicurezza, la durabilità e le prestazioni nel tempo.
In merito alla superficie di appoggio, la norma DIN 18807 fornisce indicazioni precise: nella parte centrale è consigliabile un appoggio superiore a 6 cm e sul bordo un appoggio superiore a 4 cm per le strutture in acciaio, mentre per le strutture in muratura è richiesto un appoggio di 10 cm sia all’estremità che intermedio.
Leggi anche: Lievito di Birra Fresco e Secco
Sono diversi e in crescita i settori di applicazione che stanno facendo sempre più ricorso ai pannelli sandwich per ragioni di design, strutturali, di costi o di tempistiche di allestimento e costruzione.
Installazione modulo fotovoltatico su pannello sandwich con piastra in plastica tipo E || Parte 2
Sistemi di Fissaggio Innovativi
Esistono diversi sistemi di fissaggio innovativi per i pannelli sandwich, tra cui:
- MASTER-PLATE®: sistema di fissaggio tramite incollaggio, utilizzabile su qualsiasi materiale. Disponibile anche con viti, rullatura o co-stampaggio.
- DEFORM-NUT® TC/SC/1: rivetto filettato a testa zigrinata extra corta per pannelli sandwich.
- FAST-CON®: sistema metallico in acciaio inox a scatto brevettato, ideale per pannellature e rivestimenti.
Tabella Riepilogativa Appoggi Minimi (Norma DIN 18807)
| Tipo di Struttura | Posizione | Appoggio Minimo |
|---|---|---|
| Acciaio | Centrale | > 6 cm |
| Acciaio | Bordo | > 4 cm |
| Muratura | Estremità e Intermedio | 10 cm |
Autori e Contributi
Andrea Barocci: Ingegnere, libero professionista, si occupa di strutture e rischio sismico sia in ambito professionale che come componente di Organi Tecnici, Comitati e Associazioni. Autore di pubblicazioni in materia e docente in numerosi corsi di formazione e aggiornamento tecnico professionale.
Pietro Salomone: nasce a Napoli dove consegue la laurea in Ingegneria Civile. Successivamente si specializza in project management e gestione dei patrimoni edilizi. Attualmente lavora presso una P.A.
